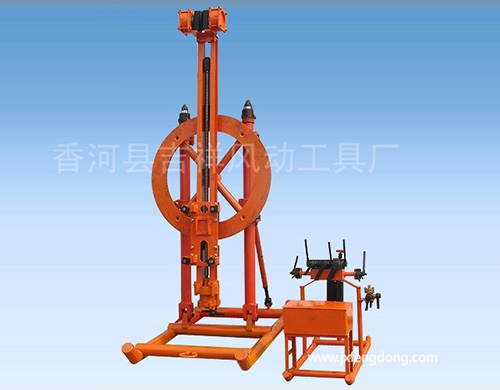

FJX/TJ25（TJ22）圆盘式钻架

导轨式凿岩机主要用来钻凿中深孔。因孔较深，必须接杆凿岩。也就是说凿岩是随着孔的加深，要用螺纹连接套逐根接长钎杆。炮孔凿完后再逐根使钎杆与连接套分离，将它们从炮孔内取出。为此，转钎机构必须能双向回转，即能带动钎杆正转和反转(装卸钎杆时)。同时，导轨式凿岩机质量都较大，必须装在推进器的导轨上进行凿岩，因此，称之为导轨式凿岩机。它与钻架(支柱)或钻车配套使用。

FJY/TJ25（TJ22）型圆盘式钻架是与YGZ90型凿岩机配套，以压缩空气为动力的中深孔凿岩设备。主要用于井下采矿场接杆钻凿上向扇型或环型中深孔的石方工程。适用于巷道断面为2.2m×2.2m，2.5×2.5m到3m×3m钻孔直径50－2000px，有效孔深30m。该钻架结构简单，拆运方便，工作安全可靠，效率高。
